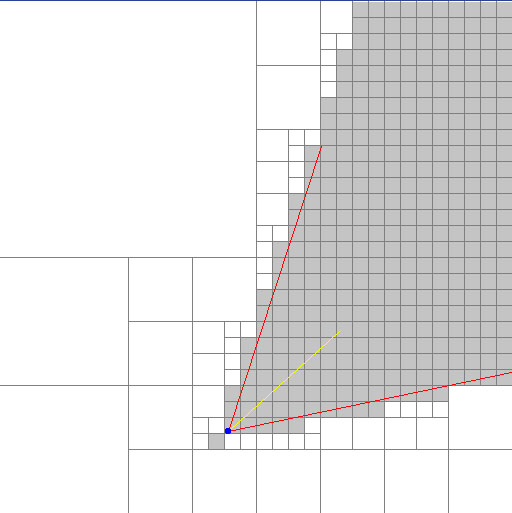

;  Project Title : Simple Quadtree Demo
;
;  Author : seyhajin
;
;  Email : seyhajin@hotmail.com
;
;  Website : http://www.seyhajin.com
;
;  Version : 1.0
;
;  Date : 12/03/2006
;
;  Notes : Utilisation du Quadtree et du Frustum Culling, dans un univers 2D.
;
;  Commandes :
;                   - Touches direct. : Déplace la camera
;        - Mouse : Definit l'orientation de la camera
;
;  Références :
;                   - mon poto Google :o)
;        - http://www.flipcode.com/articles/article_frustumculling.shtml
;      - http://deptinfo.unice.fr/twiki/bin/view/Minfo03/AlgosJeux3DRapportFrustum
;
;==================================================================


; Definit le Frustum
Global p1x,p1y
Global p2x,p2y

; Enfants du Quadtree
Const CHILD00 = 0
Const CHILD01 = 1
Const CHILD11 = 2
Const CHILD10 = 3

; CAMERA
Type CAMERA
  Field x,y      ; Position de la camera
  Field fov      ; Angle de vue
End Type

; Création d'une camera
Function Camera.CAMERA(x, y, fov)
  this.CAMERA = New CAMERA
  this\x = x : this\y = y : this\fov = fov
  Return this
End Function

; Renvoie True si un point est dans le plan Left du Frustum
Function PointInFrustumL(this.CAMERA, x, y)
  Return ( -(x - this\x) * (p1y - this\y) + (y - this\y) * (p1x - this\x) >= 0)
End Function

; Renvoie True si un point est dans le plan Right du Frustum
Function PointInFrustumR(this.CAMERA, x, y)
  Return ( -(x - this\x) * (p2y - this\y) + (y - this\y) * (p2x - this\x) <= 0)
End Function

; Renvoie True si un point est dans le plan Front du Frustum (pas utilisé ici)
Function PointInFrustumF(this.CAMERA, x, y)
  Return ( -(x - this\x) * (p3y - this\y) + (y - this\y) * (p3x - this\x) >= 0)
End Function

; QUADTREE
Type QUADTREE
  Field Child.QUADTREE[3]  ; Les 4 enfants du quadtree
  Field xmin,ymin      ; Coordonnées du sommet haut gauche
  Field xmax,ymax    ; Coordonnées du sommet bas droite
End Type

; Création d'un quadtree de profondeur 'depth'
; et associé à un carré de cotés 'xmax-xmin', 'ymax-ymin'
Function Quadtree.QUADTREE(xmin, ymin, xmax, ymax, depth)
  this.QUADTREE = New QUADTREE
  this\xmin = xmin
  this\xmax = xmax
  this\ymin = ymin
  this\ymax = ymax

  If (depth > 0)
    ; On crée 4 enfants
    xmoy = (xmin+xmax) / 2
    ymoy = (ymin+ymax) / 2
    depth = depth - 1
    this\Child[CHILD00] = Quadtree(xmin,ymin,xmoy,ymoy,depth) ; Haut gauche
    this\Child[CHILD01] = Quadtree(xmin,ymoy,xmoy,ymax,depth) ; Bas gauche
    this\Child[CHILD11] = Quadtree(xmoy,ymoy,xmax,ymax,depth) ; Bas droite
    this\Child[CHILD10] = Quadtree(xmoy,ymin,xmax,ymoy,depth) ; Haut droite
  EndIf
  Return this
End Function

; On teste si un des 4 sommets du carré associé au quadtree
; est visible par la camera
Function QuadInFrustum(this.QUADTREE, cam.CAMERA)
  Local nbPlansInterieur

  ; Plan de gauche
  nbPlansInterieur = 0
  nbPlansInterieur = nbPlansInterieur + PointInFrustumL(cam,this\xmin,this\ymin)
  nbPlansInterieur = nbPlansInterieur + PointInFrustumL(cam,this\xmin,this\ymax)
  nbPlansInterieur = nbPlansInterieur + PointInFrustumL(cam,this\xmax,this\ymin)
  nbPlansInterieur = nbPlansInterieur + PointInFrustumL(cam,this\xmax,this\ymax)
  If nbPlansInterieur = 0 Return False

  ; Plan de droite
  nbPlansInterieur = 0
  nbPlansInterieur = nbPlansInterieur + PointInFrustumR(cam,this\xmin,this\ymin)
  nbPlansInterieur = nbPlansInterieur + PointInFrustumR(cam,this\xmin,this\ymax)
  nbPlansInterieur = nbPlansInterieur + PointInFrustumR(cam,this\xmax,this\ymin)
  nbPlansInterieur = nbPlansInterieur + PointInFrustumR(cam,this\xmax,this\ymax)
  If nbPlansInterieur = 0 Return False

  Return True
End Function

; Rendu du Quadtree (fonction récursive)
Function RenderQuadtree(this.QUADTREE, cam.CAMERA, depth)
  If QuadInFrustum(this, cam)
    If (depth > 1)
      Color 128,128,128
      Line (this\xmin+this\xmax)/2,this\ymin,(this\xmin+this\xmax)/2,this\ymax
      Line this\xmin,(this\ymin+this\ymax)/2,this\xmax,(this\ymin+this\ymax)/2

      depth = depth - 1

                        ; Rendu de ses enfants
      RenderQuadtree(this\Child[CHILD00],cam,depth)
      RenderQuadtree(this\Child[CHILD01],cam,depth)
      RenderQuadtree(this\Child[CHILD11],cam,depth)
      RenderQuadtree(this\Child[CHILD10],cam,depth)
    Else
      Color 196,196,196
      Rect this\xmin+1,this\ymin+1,this\xmax-this\xmin-1,this\ymax-this\ymin-1,True
    EndIf
  EndIf
End Function

;==============================================================================================
; EXAMPLE
;==============================================================================================

AppTitle "Simple Quadtree Demo - seyhajin"
Graphics 512,512,0,2
SetBuffer BackBuffer()

; Variables de configuration
QuadDepth = 5        ; Profondeur du Quadtree (nombre de fois qu'on découpe le plan)
QuadSize = 512        ; Taille initiale du quadtree
CamSpeed# = 2      ; Vitesse de déplacement de la caméra
CamFOV# = 60.0 / 2.0    ; Angle de vue de la caméra (default = 90)
ViewLine = 300        ; Taille de la ligne des plans du frustum de la caméra

; Création de la caméra
cam.CAMERA = Camera(QuadSize/2,QuadSize/2,CamFOV)
; Création du Quadtree principale
root.QUADTREE = Quadtree(0,0,QuadSize,QuadSize,QuadDepth)

;----------------------------------
; BOUCLE PRINCIPALE
;----------------------------------
While Not KeyHit(1)
  Cls

  ; Update Camera position
  If KeyDown(200) ; Up
    cam\y = cam\y - CamSpeed#
  ElseIf KeyDown(208) ; Down
    cam\y = cam\y + CamSpeed#
  EndIf
  If KeyDown(203) ; Left
    cam\x = cam\x - CamSpeed#
  ElseIf KeyDown(205) ; Right
    cam\x = cam\x + CamSpeed#
  EndIf

  ; Rendu du quadtree
  Color 255,255,255
  Rect root\xmin,root\ymin,root\xmax,root\ymax,1
  RenderQuadtree(root, cam, QuadDepth)


  ; Dessine la pyramide de vue (Frustum)
  x# = MouseX() - cam\x
  y# = MouseY() - cam\y
  angle# = 180+ATan2(-y#,-x#)
  Color 255,255,0
  Line cam\x,cam\y,cam\x+(ViewLine/2)*Cos(angle#),cam\y+(ViewLine/2)*Sin(angle#)
  Color 255,0,0
  ; Plan gauche
  p1x = cam\x+ViewLine*Cos(angle#-CamFOV)
  p1y = cam\y+ViewLine*Sin(angle#-CamFOV)
  Line cam\x,cam\y,p1x,p1y
  ; Plan droit
  p2x = cam\x+ViewLine*Cos(angle#+CamFOV)
  p2y = cam\y+ViewLine*Sin(angle#+CamFOV)
  Line cam\x,cam\y,p2x,p2y
  ; Dessine la camera
  Color 0,0,255
  Oval cam\x-3,cam\y-3,6,6,True

  Flip
Wend

Delete Each CAMERA
Delete Each QUADTREE

End
